Informazioni

Informatica System srl, in qualità di Autodesk^® Silver Partner e Autodesk^® Authorized Developer è lieta di annunciare l'arrivo di IsRAI 2014 per Autodesk^® Revit^®.

IsRAI specifico per Autodesk Revit è stato concepito come strumento di supporto per il Building Information Model, al fine di estendere e aumentare la produttività del progettista italiano. IsRAI consente il calcolo dinamico e la verifica del:

• Rapporto Aeroilluminante tra i vani (locali di Autodesk^® Revit^®) e la rispettiva superficie areante ed illuminante.
• Fattore di Luce Diurna (FLD) espresso come rapporto tra l'illuminamento esterno e quello interno di ogni vano

Normativa Italiana Verifica Rapporti Aeroilluminanti

Decreto ministeriale Sanità 5 luglio 1975

Modificazioni alle istruzioni ministeriali 20 giugno 1896, relativamente all'altezza minima ed ai requisiti igienico-sanitari principali dei locali di abitazione

(G.u. n. 190 del 18 luglio 1975) Art. 5

Tutti i locali degli alloggi, eccettuati quelli destinati a servizi igienici, disimpegni, corridoi, vaniscala e ripostigli debbono fruire di illuminazione naturale diretta, adeguata alla destinazione d'uso.Per ciascun locale d'abitazione, l'ampiezza della finestra deve essere proporzionata in modo da assicurare un valore di fattore luce diurna medio non inferiore al 2%, e comunque la superficie finestrata apribile non dovrà essere inferiore a 1/8 della superficie del pavimento.Per gli edifici compresi nell'edilizia pubblica residenziale occorre assicurare, sulla base di quanto sopra disposto e dei risultati e sperimentazioni razionali, l'adozione di dimensioni unificate di finestre e, quindi, dei relativi infissi.

Funzionalità

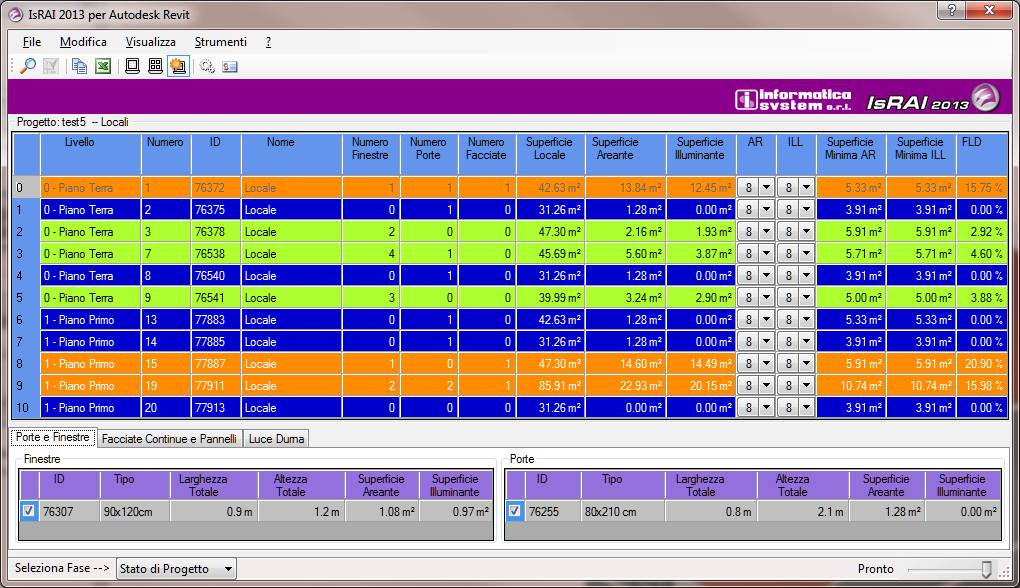

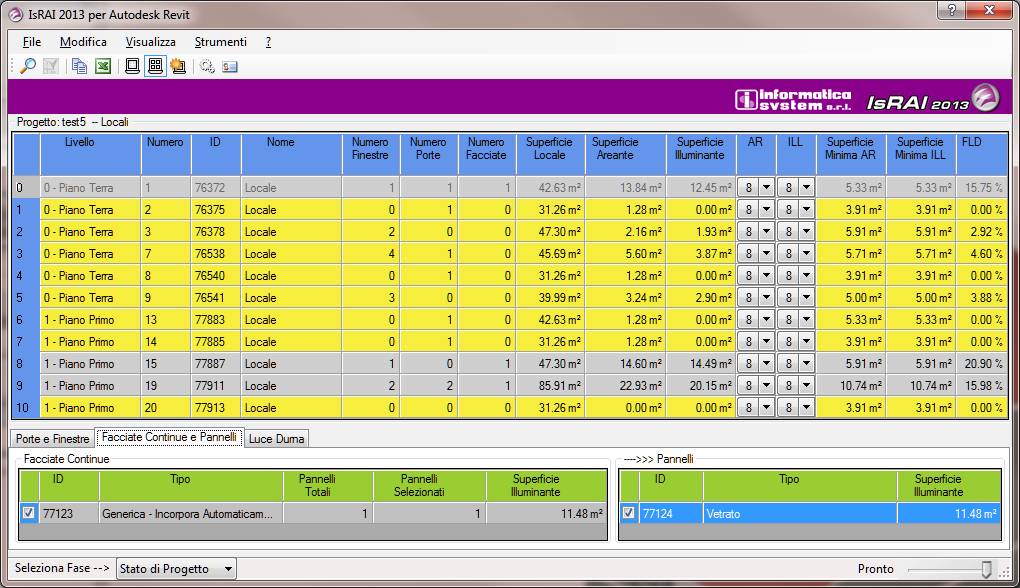

IsRAI considera le seguenti categorie di oggetti nel computo delle superfici areanti, illuminanti e nel calcolo del Fattore di Luce Diurna dei locali di Autodesk^® Revit^®: Finestre, Porte, Facciate Continue, Sistemi di Facciata Continua, Muri, Pavimenti, Tetti. Il progettista può scegliere:

• quale fase di lavoro di Autodesk^® Revit^® analizzare
• se analizzare gli oggetti nei file collegati (esclusi i locali che devono risiedere nel file host)
• quali locali computare
• il rapporto Areante da verificare (1/8, 1/6, etc) in ciascun vano
• il rapporto Illuminante da verificare (1/8, 1/6, etc) in ciascun vano
• il fattore di Luce Diurna da verificare
• le eventuali aperture che non devono intervenire nel calcolo
• se intervenire nel calcolo modificando la superficie finestrata, nel caso di normative restrittive rispetto alla verifica normale (sottotetti, etc)

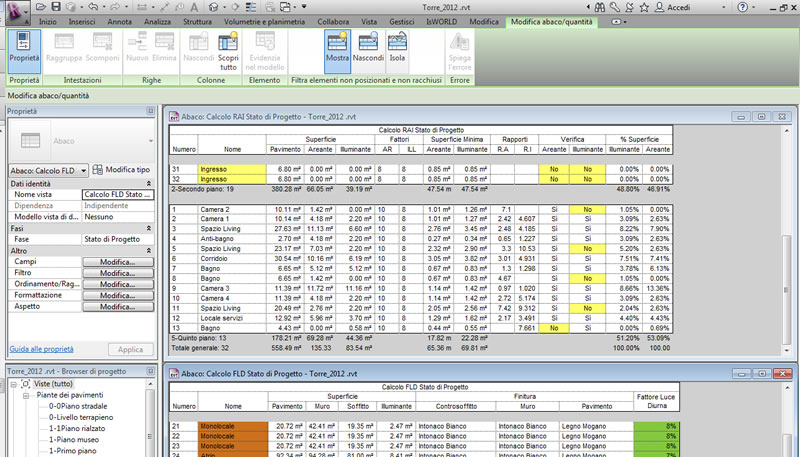

• se inserire gli abachi risultanti da IsRAI in una vista di Autodesk^® Revit^®

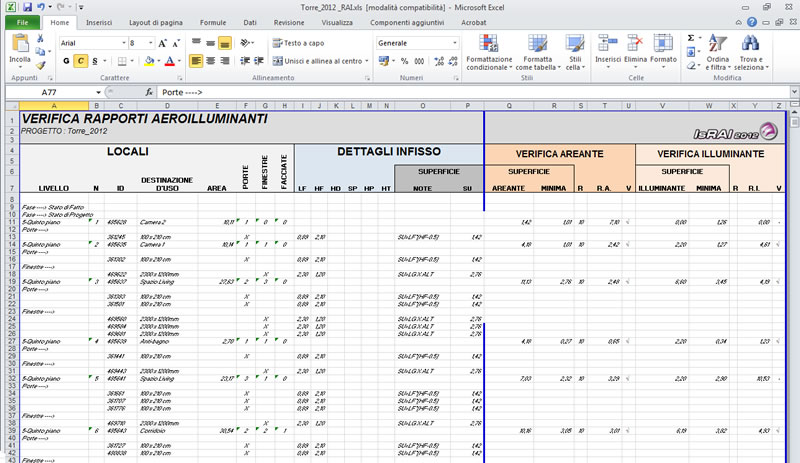

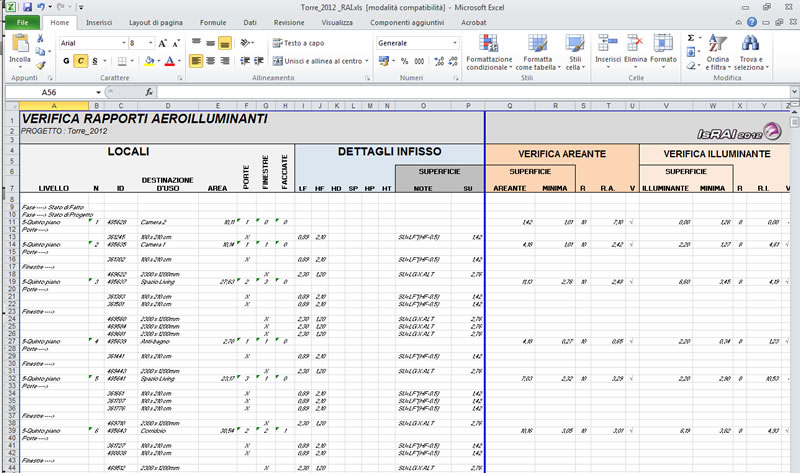

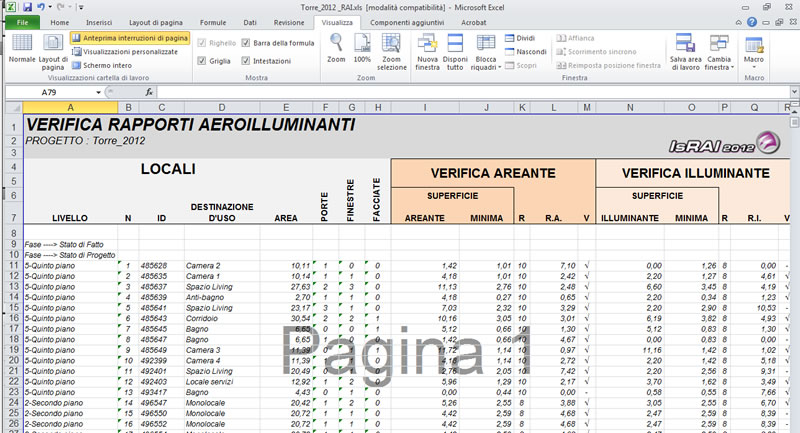

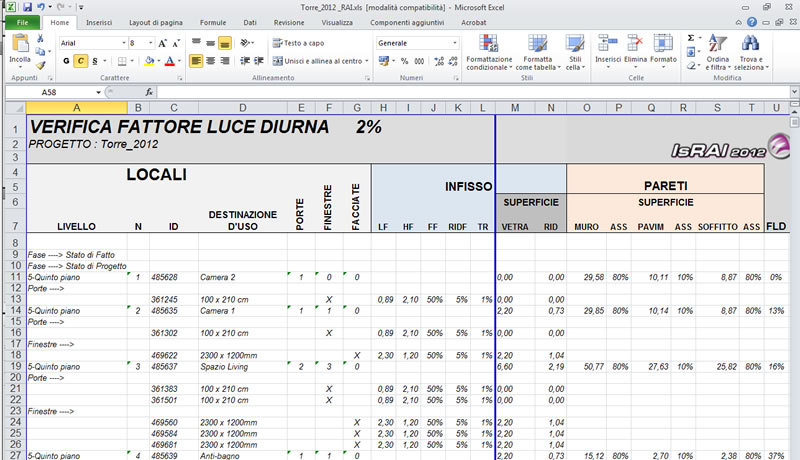

• esportare i dati in Microsoft^® Excel

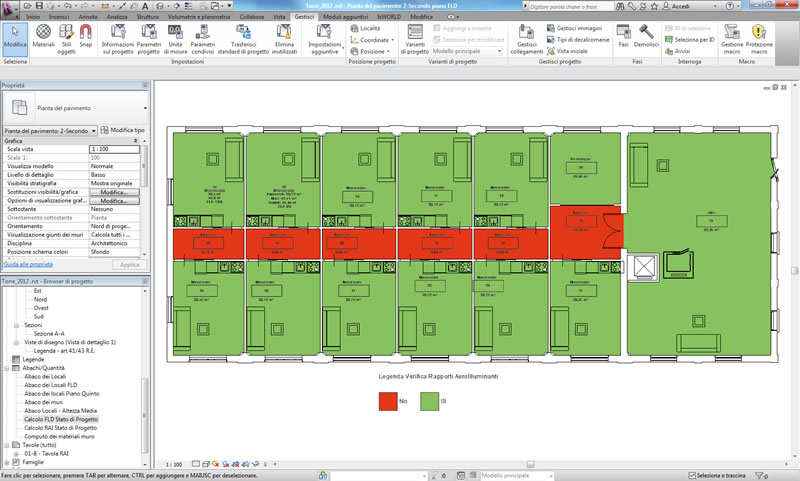

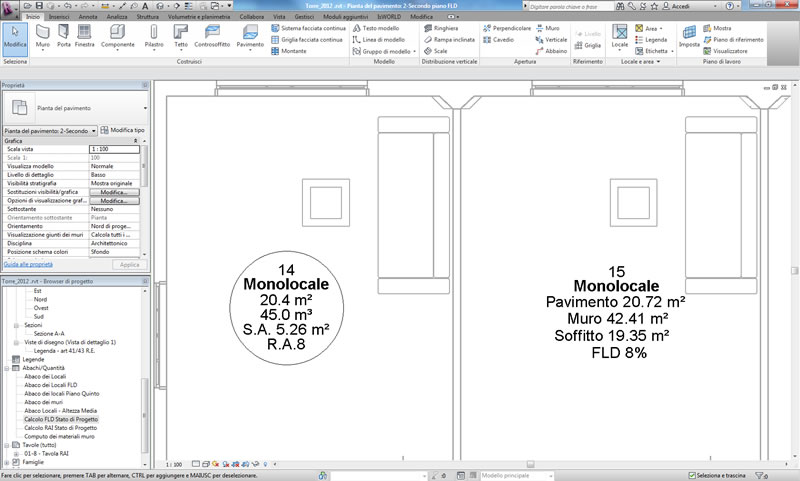

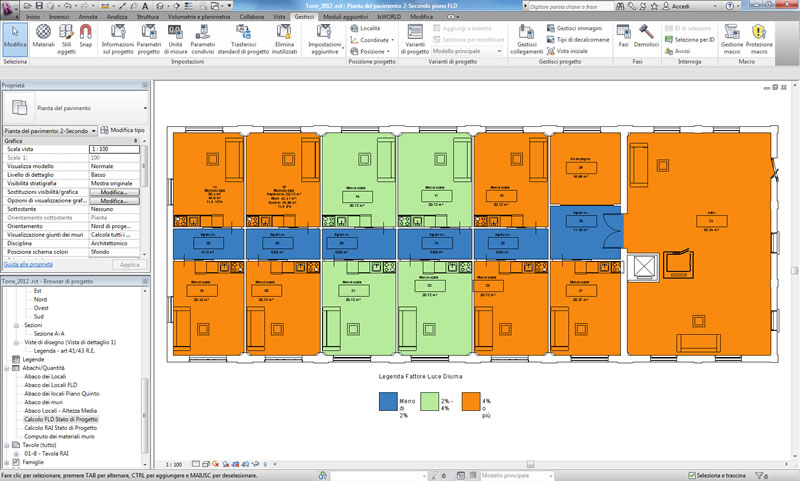

• tutti i parametri vengono salvati nel database del progetto corrente (*.rvt) per poter essere rappresentati sotto forma di abachi, tematismi e etichette
• assegnare automaticamente o manualmente gli infissi ai vani
• coefficienti assorbimento finiture dei locali
• coefficienti trasmissione del vetro

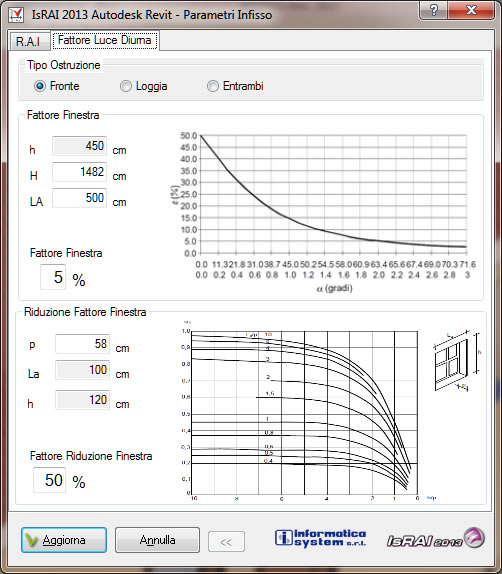

• fattore finestra e riduzione di ogni apertura

“Questo strumento consente al progettista di verificare in tempo reale la bontà del proprio operato e la generazione dinamica di abachi e relazioni inerenti il Rapporto Aeroilluminante e il Fattore di Luce Diurna in Autodesk^® Revit^®.”



Requisiti software

• Autodesk^® Revit^® 2014 (32 bit o 64 bit)
• Autodesk^® Revit^® Architecture 2014 (32 bit o 64 bit)
• Autodesk^® Revit^® MEP 2014 (32 bit o 64 bit)
• Autodesk^® Revit^® Structure 2014 (32 bit o 64 bit)
• Microsoft^® Internet Explorer 7.0 (o versioni successive)
• Microsoft^® .NET Framework 4.0

Requisiti OS

• Windows^® XP Home, Professional, Windows^® XP Professional x64 Edition (Sp2 o versione successiva)
• Windows 7^® 32 bit/64 bit (Enterprise, Ultimate, Professional o Home Premium Edition)
• Windows 8^® 32 bit/64 bit (Enterprise or Professional Edition)



Prova gratuitamente la versione trial direttamente sull'Autodesk^® Revit^® Exchange Apps Store o dalla nostra area download.

Maggiori informazioni

Depliant informativo (481 Kb)
